SILICON CONTROLLED RECTIFIER ( SCR )

SILICON CONTROLLED RECTIFIER ( SCR )

Silicon Controlled Rectifier disingkat SCR dirancang untuk mengendalikan daya ac hingga 10 MW dengan rating arus sebesar 2000 amper pada tegangan 1800 volt dan frekuensi kerjanya dapat mencapai 50 kHz. Tahanan konduk dinamis suatu SCR sekitar 0,01 sampai 0,1 ohm sedangkan tahanan reversenya sekitar 100.000 ohm atau lebih besar lagi.

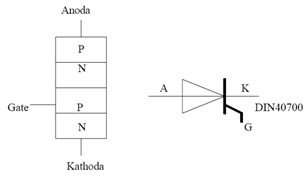

Konstruksi dasar dan simbolnya

SCR mempunyai tiga buah elektroda, yaitu Anoda, Kathoda dan Gate dimana anoda berpolaritas positip dan kathoda berpolaritas negatip sebagai layaknya sebuah dioda penyearah (rectifier). Kaki Gate juga berpolaritas positip. Gambar dibawah ini memperlihatkan pengembangan konstruksi dan diekuivalenkan dengan rangkaian kaskade transistor.

1. Penyulutan SCR

SCR dapat dihidupkan dengan arus penyulut singkat melalui terminal Gate, dimana arus gate ini akan mengalir melalui junction antara gate dan kathoda dan keluar dari kathodanya. Arus gate ini harus positip besarnya sekitar 0,1 sampai 35 mA sedangkan tegangan antara gate dan kathodanya biasanya 0,7 volt.

Jika arus anoka ke kathoda turun dibawah nilai minimum (Holding Current = IHO), maka SCR akan segera mati (Off). Untuk SCR yang berkemampuan daya sedang, besar IHO sekitar 10 mA. Tegangan maksimum arah maju (UBRF) akan terjadi jika gate dalam keadaan terbuka atau IGO = 0. Jika arus gate diperbesar dari IGO, misal IG1, maka tegangan majunya akan lebih rendah lagi.

Gambar dibawah ini memperlihatkan salah satu cara penyulutan SCR dengan sumber searah (dc), dimana SCR akan bekerja dengan indikasi menyalanya lampu dengan syarat saklar PB1 dan PB2 di ON kan terlebih dahulu.

Triggering untuk penyulutan SCR dengan sumber dc ini tidak perlu dilakukan secara terus menerus, jika saklar PB1 dibuka, maka lampu akan tetap menyala atau dengan perkataan lain SCR tetap bekerja. Dibawah ini Memperlihatkan cara penyulutan SCR dengan sumber bolak-balik (ac).

Dengan mengatur nilai R2 (potensiometer), maka kita seolah mengatur sudut penyalaan (firing delay) SCR. Untuk penyulutan SCR dengan sumber arus bolak-balik, harus dilakukan secara terus menerus, jadi saklar S jika dilepas, maka SCR akan kembali tidak bekerja.

Gambar dibawah ini memperlihatkan bentuk tegangan dan pada terminal SCR dan beban. Pengendalian sumber daya dengan SCR terbatas hanya dari 0_­⁰ sampai 90⁰.

2. Pengujian SCR

Kondisi SCR dapat diuji dengan menggunakan sebuah ohmmeter seperti layaknya dioda, namun dikarenakan konstruksinya pengujian SCR ini harus dibantu dengan penyulutan kaki gate dengan pulsa positip. Jadi dengan menghubung singkat kaki anoda dengan gate, kemudian diberikan sumber positip dari meter secara bersama dan katoda diberi sumber negatipnya, maka akan tampak gerakan jarum ohmmeter yang menuju nilai rendah penunjukkan ohm dan kondisi ini menyatakan SCR masih layak digunakan. Sedangkan jika penunjukkan jarum menunjuk pada nilai resistansi yang tinggi, maka dikatakan kondisi SCR menyumbat atau rusak.
